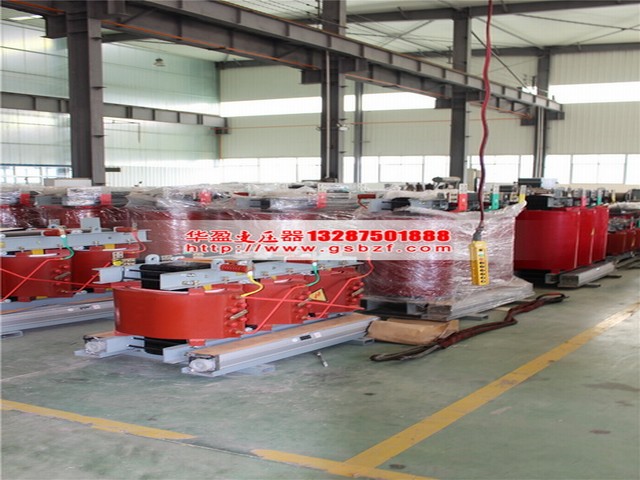

500KVA干式變壓器

　　500KVA干式變壓器把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱，經自耦調壓器調節電壓輸入GYD試驗變壓器初級繞組，根據電磁感應原理，在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的.

　　500KVA干式變壓器的產品特點

　　1.損耗低，節電效果好，帶來了運行上的經濟實惠。

　　2.阻燃、防爆、無污染、免維修、可分散安裝在負荷中心，降低投資造價，節約費用。

　　3.局部放電量小于10PC，線圈不吸潮，不吸塵，機械強度高，可靠性好。

　　4.抗短路，耐雷電沖擊性能好。

　　5.外殼采用不繡鋼、冷板和鋁合金三種材料，類型分拔風式、散熱式，進出線可以上進上出，下進上出，下進下出。

　　6.變壓器可按用戶需要帶有溫度控制和溫度顯示系統，可和溫控系統配合使用。

　　500KVA干式變壓器結構特點:

　　1.鐵芯

　　500KVA干式變壓器采用優質冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度全斜接縫,使磁通沿著硅鋼片接縫方向通過.

　　2.繞組

　　500KVA干式變壓器繞組有以下幾種:

　　(1)纏繞式

　　(2)環氧樹脂加石英砂填充澆注

　　(3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構)

　　(4)多股玻璃絲浸漬環氧樹脂纏繞式

　　3.高壓繞組

　　500KVA干式變壓器一般采用多層圓筒式或多層分段式結構

　　4.低壓繞組

　　500KVA干式變壓器一般采用層式或箔式結構。

　　干式變壓器 使用環境:戶內使用

　　正常使用條件:海拔不超過1000m。

　　環境溫度高 +40℃,

　　低氣溫 -30℃ ,

　　高年平均氣溫 +20℃

　　(若與上述條件不符時,訂貨時詳細說明, 可按相應標準的有關規定，作適當?shù)恼{(diào)整)

　　500KVA干式變壓器 產品執行標準

　　GB1094.1~2-1996電力變壓器

　　GB1094.3.5-2003電力變壓器

　　GB1094.4-2005電力變壓器

　　GB1094.11-2007干式電力變壓器

　　GB/T 10228-2008干式電力變壓器技術參數和要求
